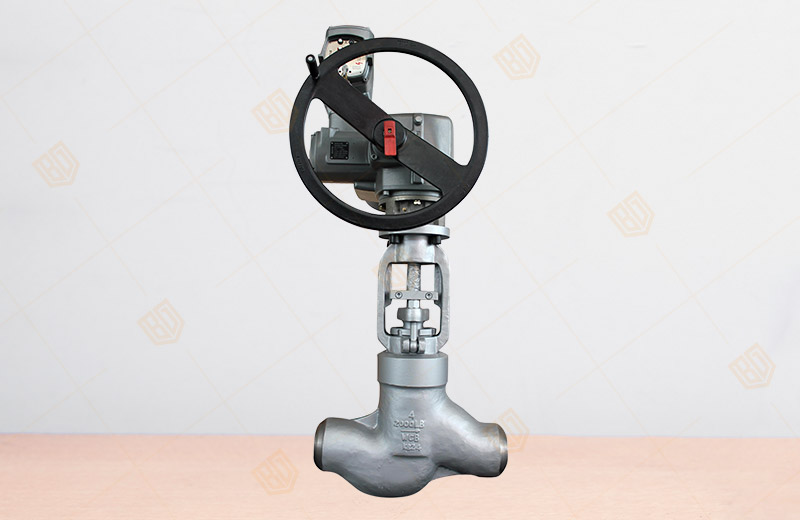

J961H/Y電動焊接截止閥
產品概況
產品型號：J961H/Y
公稱通徑：DN20~300mm
公稱壓力：PN2.5~3.2MPa
主要材質：鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼、鉻鉬釩鋼
驅動方式：手動、電動
設計制造：E101、JB/T3595、DL/T531
結構長度：E101、JB/T2766、GB/T15188.1
壓力-溫度等級：E101、JB/T3595
焊接坡口尺寸：GB12224、JB/T3595、ASME B16.2
J961H/Y電動焊接截止閥壓力試驗
|
型號 |
公稱壓力 |
強度試驗 (MPa) |
密封試驗 (MPa) |
適用溫度℃ |
適用介質 |
|
J61Y-250I |
25. |
37.5 |
27.5 |
≤550 |
水、蒸汽、油品 |
|
J61Y-320I |
32.0 |
48.0 |
35.2 |
||
|
J61Y-P54100V |
P54100V |
30.0 |
11.0 |
≤540 |
|
|
J61Y-P64140V |
P54100V |
42.0 |
15.4 |
||
|
J61Y-P57170V |
P57170V |
63.0 |
18.7 |
≤570 |
J961H/Y電動焊接截止閥主要零件材料及性能
|
閥體 |
閥蓋 |
支架 |
閥桿 |
密封環 |
填料 |
閥桿螺母 |
|
WCB |
WCB |
WCB |
2Cr13 |
增強柔性石墨 |
增強柔性石墨 |
ZCu1A110Fe3 |
|
WC6 |
WC6 |
WC6 |
38CrMoV |
|||
|
WC9 |
WC9 |
WC9 |
38CrMoV |
J961H/Y電動焊接截止閥規格主要尺寸PN 25.0-32.0MPa P57170V
|
型號 |
DN |
d |
L |
L1 |
L2 |
H |
電裝型號 |
|
J961Y-250 |
20 |
19 |
150 |
363 |
197 |
576 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
|
32 |
26 |
180 |
363 |
197 |
606 |
DZW15 |
|
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
|
65 |
56 |
340 |
473 |
277 |
1060 |
DZW45 |
|
|
80 |
80 |
390 |
526 |
283 |
1280 |
DZW90 |
|
|
100 |
84 |
480 |
526 |
283 |
1290 |
DZW90 |
|
|
J961Y-320 |
20 |
19 |
150 |
363 |
197 |
276 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
|
32 |
26 |
180 |
363 |
197 |
606 |
DZW15 |
|
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
|
65 |
60 |
470 |
526 |
283 |
1140 |
DZW90 |
|
|
80 |
80 |
570 |
526 |
283 |
1350 |
DZW120 |
|
|
100 |
96 |
660 |
554 |
609 |
1500 |
DZW180 |
|
|
J961Y-P57170V |
20 |
19 |
150 |
363 |
197 |
576 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
|
32 |
26 |
180 |
363 |
197 |
606 |
DZWl5 |
|
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
|
65 |
60 |
762 |
526 |
283 |
1543 |
DZW90 |
|
|
80 |
74 |
864 |
526 |
283 |
1790 |
DZWl20 |
|
|
100 |
88 |
965 |
554 |
309 |
1890 |
DZWl80 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J961H/Y電動焊接截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
