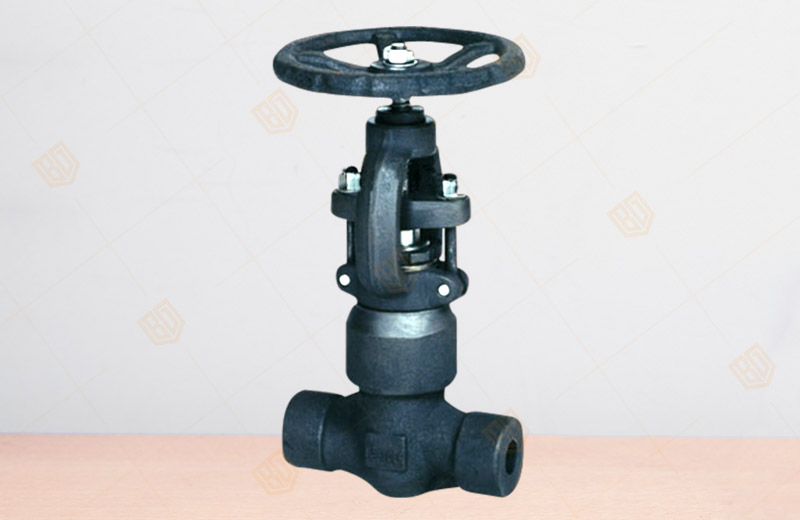

J61Y鍛鋼自密封截止閥

產品概況

產品型號：J61Y
公稱通徑：NPS1/2"~2"
公稱壓力：Class150~2500Lb
適用介質：水、蒸汽、油品等
主要材質：A105、A182F22、A182F304、A182F316（L）
適用溫度：-29℃～550℃

J61Y鍛鋼自密封截止閥產品詳情

一、J61Y鍛鋼自密封截止閥概述：
百鋼閥門集團生產銷售的J61Y鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r也可采用透焊連接。第三種是自密封閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

二、J61Y鍛鋼自密封截止閥結構特點：
1、截止閥的設計與制造符合API602和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
2、全徑或縮徑
3、明桿支架式
4、自定心壓板壓套式
5、螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
6、整體式上密封座
7、承插端符合ASME B16.11
8、螺紋連接端（NPT）符合ANSI/ASME B1.20.1
9、閥瓣可變換為節流型、針型、球型和止回型

三、J61Y鍛鋼自密封截止閥產品材料：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182F22	A182F304	A182F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥瓣	A276420	A276304	A276304（L）	A276F316（L）
3	閥桿	A182F6	A182F304	A182F304（L）	A182F316（L）
4	密封圈	A182F304L			A182F316L
5	密封螺母	A105	A182F304	A182F304（L）	A182F316L
6	閥蓋	A105	A182F22	A182F304（L）	A182F316（L）
7	銷釘	A276420		A182F304
8	墊圈	A105	A182F22	A182F304（L）	A182F316（L）
9	提升螺母	A1942H	A1944	A1948	A1948M
10	填料	柔性石墨		ＰＴＦＥ
11	填料壓套	A2７6420		A182F304
12	活節螺栓	A193B7	A193B16	A193B8	A193B8M
13	填料壓板	A216WCB		A351CF8
14	螺母	A194 2H	A1944	A1948	A1948M
15	閥桿螺母	A276 410
16	手輪	A197
17	鎖緊螺母	A1942H	A1944	A1948	A1948M
18	油嘴	銅
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

備注：客戶需求的其他材質也可采用。密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼

四、J61Y鍛鋼自密封截止閥連接尺寸：

NPS		1/2"	3/4"	1"	1^1/4"	1^1/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H（開）		333	333	333	408	408	524
W		160	160	180	200	250	280
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500LB	12.3	11.6	10.8	28.0	26.4	43.8
