您當前位置: 產品中心鍛鋼閥門鍛鋼內螺紋、承插焊接截止閥

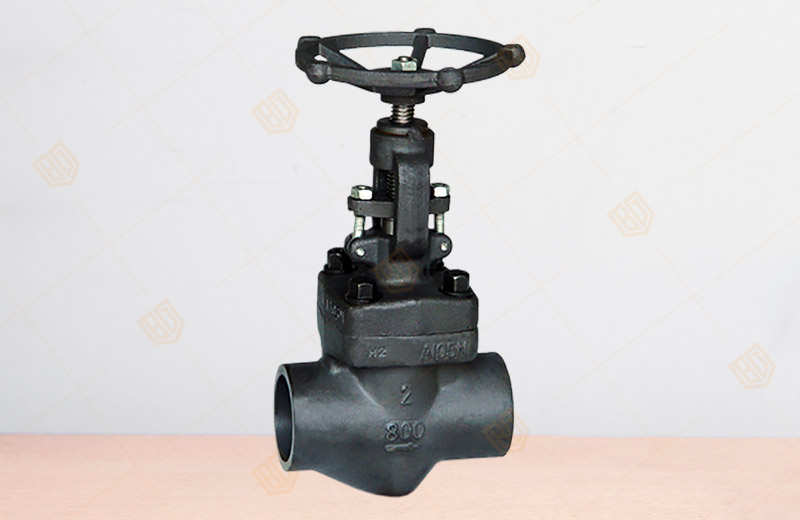

J61H 鍛鋼內螺紋、承插焊接截止閥

產品概況

產品型號：J61H
公稱通徑：NPS1/2"～2" DN15～50mm
壓力范圍：Class150~2500Lb PN1.6~10.0MPa
工作溫度：-29℃～550℃
主體材質：碳鋼、不銹鋼、合金鋼
適用介質：水、蒸汽、油品、硝酸、醋酸等
制造標準：API 602,BS5352,ANSI/ASME B16.34
試驗與驗收：API 598,標識按照MSS SP-25

J61H 鍛鋼內螺紋、承插焊接截止閥產品詳情

一、J61H 鍛鋼內螺紋、承插焊接截止閥概述

百鋼閥門集團生產銷售的J61H鍛鋼內螺紋、承插焊接截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

二、J61H 鍛鋼內螺紋、承插焊接截止閥結構型式

1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端（NPT端）按ANSI/ASME B1.20.1。

三、J61H 鍛鋼內螺紋、承插焊接截止閥零件材料

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥瓣	A276420	A276304	A276304（L）	A276316（L）
3	閥桿	A182F6	A182F304	A182F304（L）	A182F316（L）
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276f304	A276F304（L）	A276F316（L）
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	銷釘	A276420		A276 304
8	填料壓套	A276410		A182F304（L）	A182F316（L）
9	活節螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料壓板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	閥桿螺母	A276410
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；

四、J61H 鍛鋼內螺紋、承插焊接截止閥尺寸和重量

NPS	縮徑	3/8"	1/2"	3/4"	1"	1^1/4"	1^1/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	1^1/4"	1^1/2"	2"
L		79	79	92	111	120	152	172	200
H(開)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8
