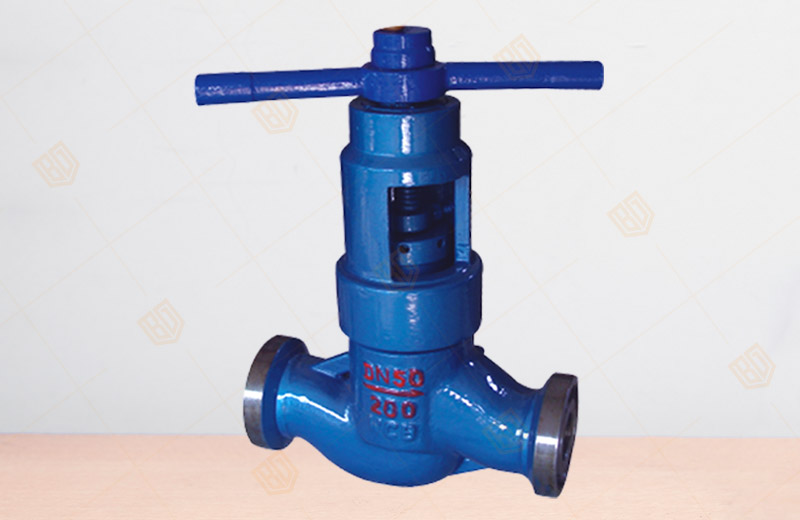

J8B6Y卡箍式節流截止閥
產品概況
產品型號：J8B6Y
公稱通徑：DN25～200mm
公稱壓力：PN16.0～35.0MPa
連接方式：對焊接
適用介質：水、油品、天然氣等
適用溫度：-29℃~121℃
閥門制造：GB12235-1994
閥門制造：GB12235-1994
法蘭標準：GB9113
閥門試驗：GB/T13927-1992
百鋼閥門集團生產銷售的J8B6Y卡箍式節流截止閥參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。
|
公稱壓力 |
16.0 |
20.0 |
25.0 |
35.0 |
|
殼體試驗壓力 |
24.0 |
30.0 |
37.5 |
52.5 |
|
密封試驗壓力 |
17.6 |
22.0 |
27.5 |
38.5 |
|
適用介質 |
水、油品、天然氣等 |
|||
|
適用溫度 |
-29℃~121℃ |
|||
閥門制造：GB12235-1994
卡箍聯結器：JB3970
閥門試驗：GB/T13927-1992
J8B6Y卡箍式節流截止閥外形及連接尺寸
|
PN |
DN |
尺寸 |
|||||
|
D |
P |
D1 |
L |
H |
W |
||
|
16.0 |
25 |
22 |
|
|
115 |
243 |
220 |
|
32 |
28 |
|
|
130 |
299 |
300 |
|
|
40 |
35 |
|
|
130 |
332 |
300 |
|
|
50 |
47 |
|
|
150 |
367 |
320 |
|
|
65 |
57 |
|
|
170 |
383 |
320 |
|
|
80 |
73 |
|
|
190 |
376 |
320 |
|
|
100 |
98 |
|
|
215 |
472 |
350 |
|
|
25.0 |
25 |
22 |
|
|
115 |
243 |
220 |
|
32 |
28 |
|
|
115 |
243 |
300 |
|
|
40 |
35 |
|
|
130 |
332 |
300 |
|
|
50 |
47 |
|
|
150 |
367 |
320 |
|
|
65 |
57 |
|
|
170 |
383 |
320 |
|
|
80 |
70 |
|
|
190 |
376 |
320 |
|
|
100 |
92 |
|
|
215 |
472 |
350 |
|
|
零件名稱 |
閥體 閥蓋 |
閥瓣 閥桿 缸套 |
填料 |
雙頭螺栓 |
O型密封圈 |
|
材料 |
優質碳鋼 |
不銹鋼 |
四氟+橡膠 |
35CrMoA |
丁腈橡膠 |
